今日はHONDAのN-VANのDIYです。
イレクターパイプとアタッチメントでテールゲートバーを取り付けます。
とっても簡単!女性でも大丈夫です!
CONTENTS

何に使うのだって?
愛犬セブンくんのリードをつなぐためさ。
普通は海とかキャンプで使うみたいですが…。
あと、中から開けたり閉めたりできるようになります。

まず部品紹介。

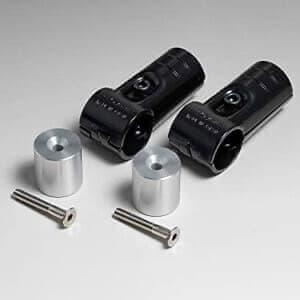

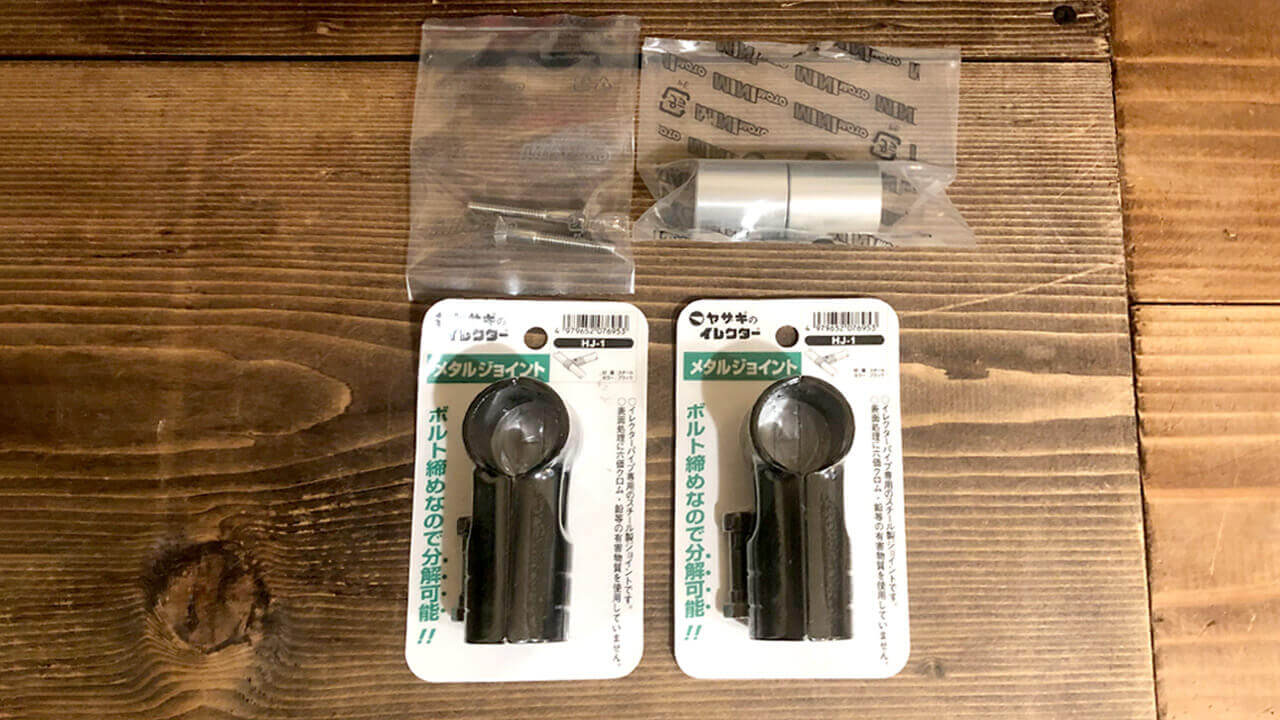

ジョイントセット

右上アタッチメント、その左がアタッチメントを止めるボルト。
下のがジョイントです。各2個。
これとイレクターパイプ1本になります。
イレクターパイプは1050mmでカットしました。

パイプはカットが必要です。

イレクターパイプ 1200 BL
イレクターパイプ 1200 BL
鉄パイプにプラスチックをコーティングした丈夫で軽くサビに強いパイプです。
amazon
rakuten

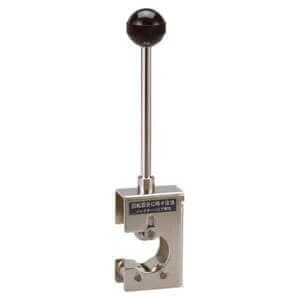

パイプをカットする時は専用のカッターもあります。

矢崎化工 イレクター用ハンドカッター
矢崎化工 イレクター用ハンドカッター
イレクターパイプをカンタンにまっすぐ切れる専用カッターです。
amazon
rakuten

アタッチメントはジョイントとセットで購入が楽です。
アタッチメントはゴムのもありますが金属のがガッチリします。

ミニモト φ28イレクターパイプ用アタッチメント
ミニモト φ28イレクターパイプ用アタッチメント
アルミA2011材をマシニング加工で削り出したイレクターパイプアタッチメント。
amazon
rakuten

では、さっそく!

この穴を使う

N-VANには最初から穴が空けれています。
この穴を使っていきますよ。
この穴には溝が彫ってあるのでボルトで締めれるようになっているんです!
うん、素晴らしい!

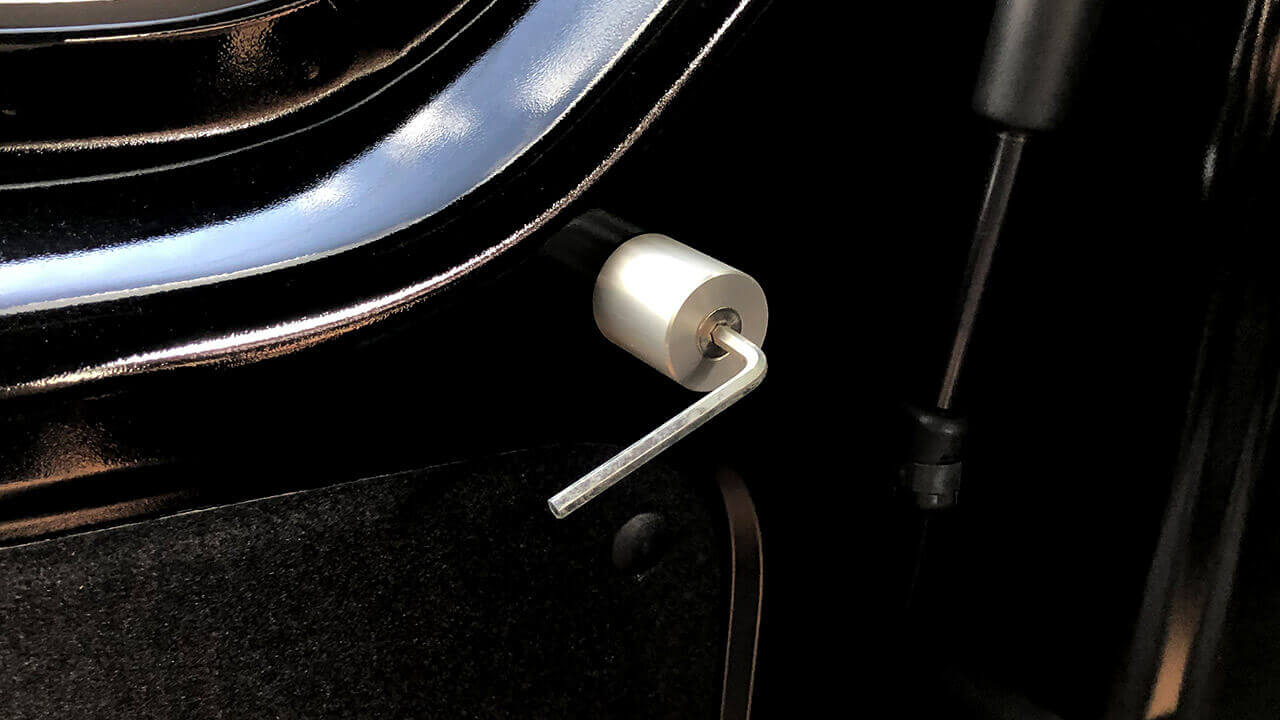

アタッチメントをボルトでさっきの穴に締めていきます。

ボルトは六角になります。
反対側も装着。

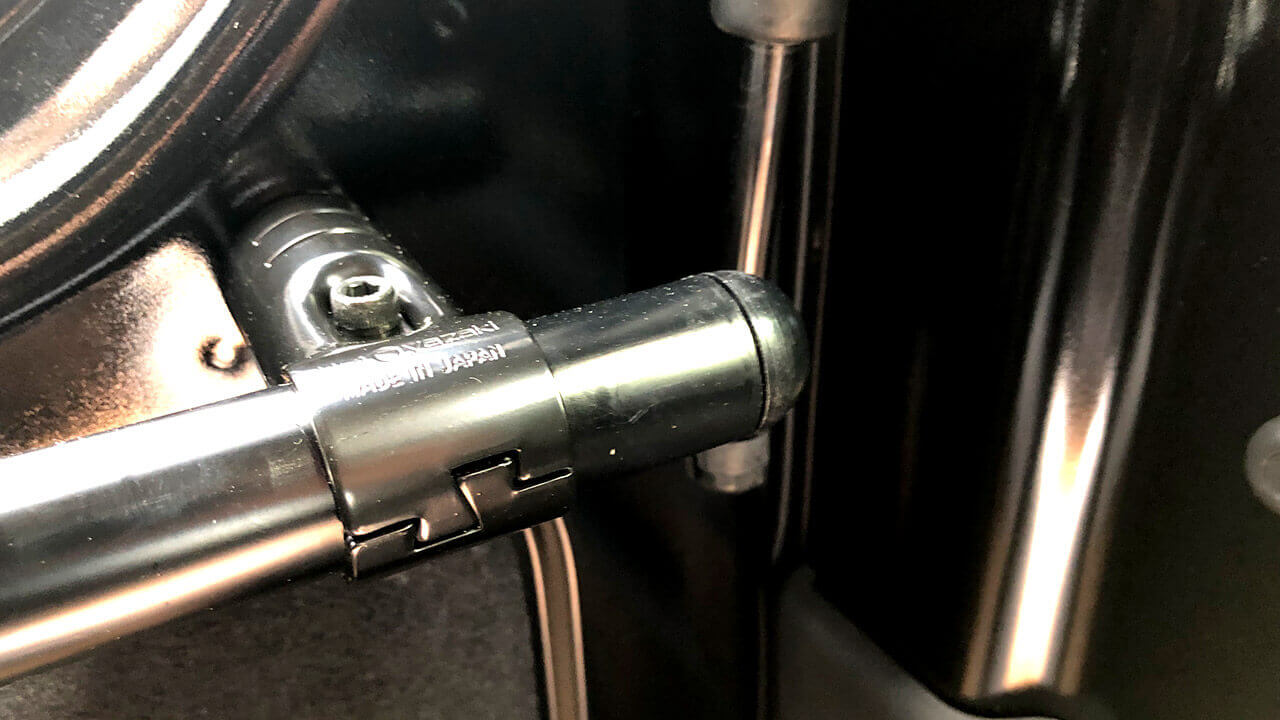

さっきのアタッチメントを黒いジョイントで上下から挟み込む形でボルトで止めていきます。
イレクターパイプはジョイントの間に挟みながらやった方がいいと思います。
注意点:さっきのアタッチメントと六角のサイズが違う事です…

イレクターパイプのキャップ

イレクターパイプにキャップもつけました。
後からつけましたが、最初に付けといた方が良いですね…。

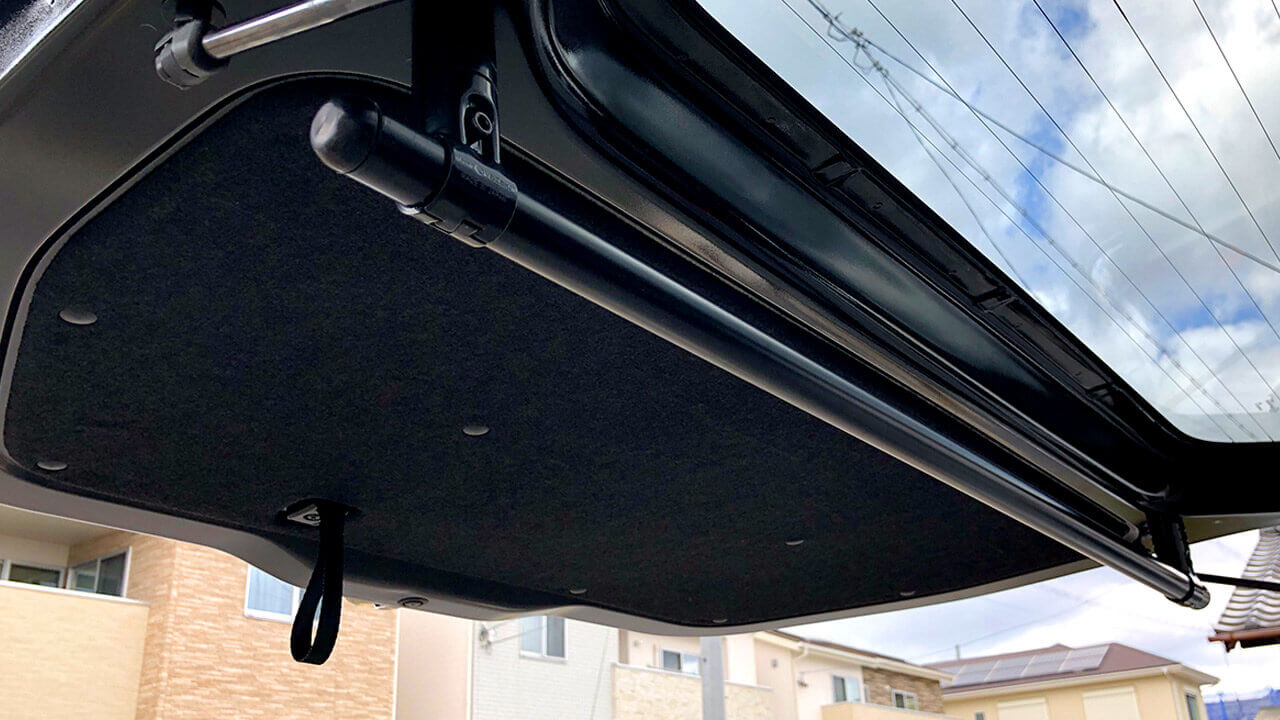

テールゲートバー完成
テールゲートバー完成

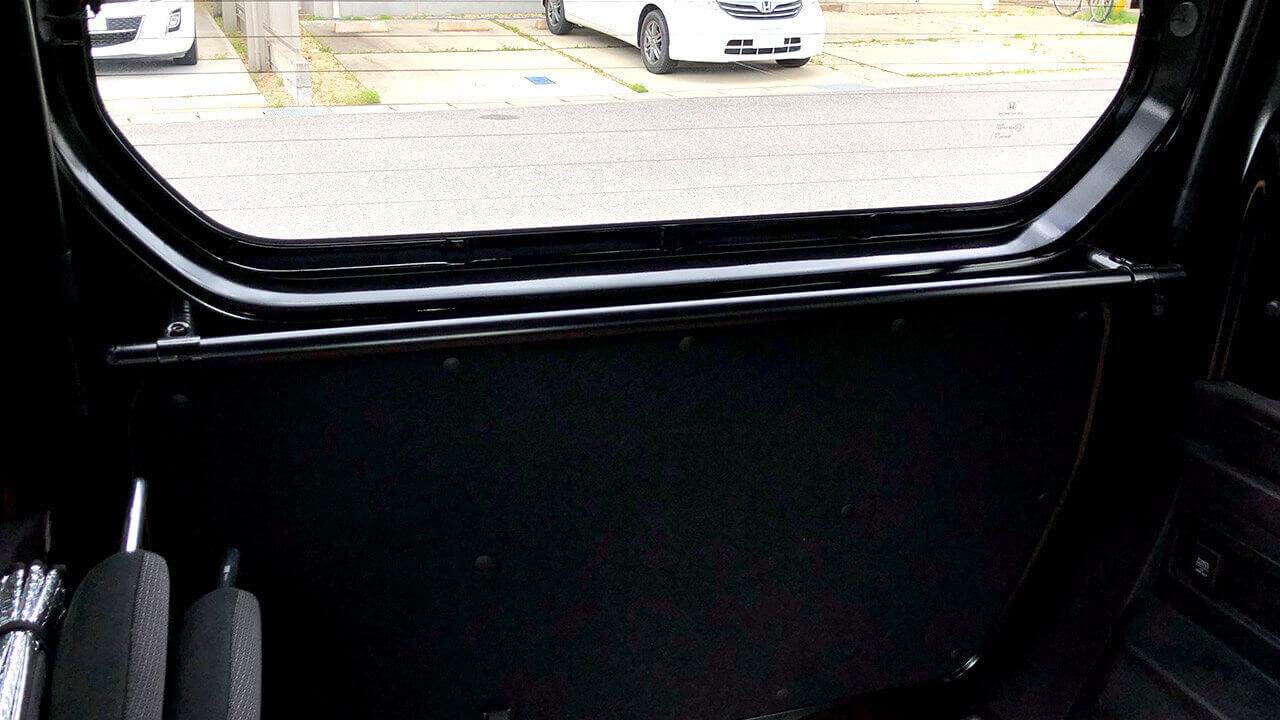

で、あっさり完成です!

ちなみにうちのN-VANの後部座席はセブン君仕様となっております。
フルフラットです。
人は乗れません!(うそです。板を外せば乗れます)

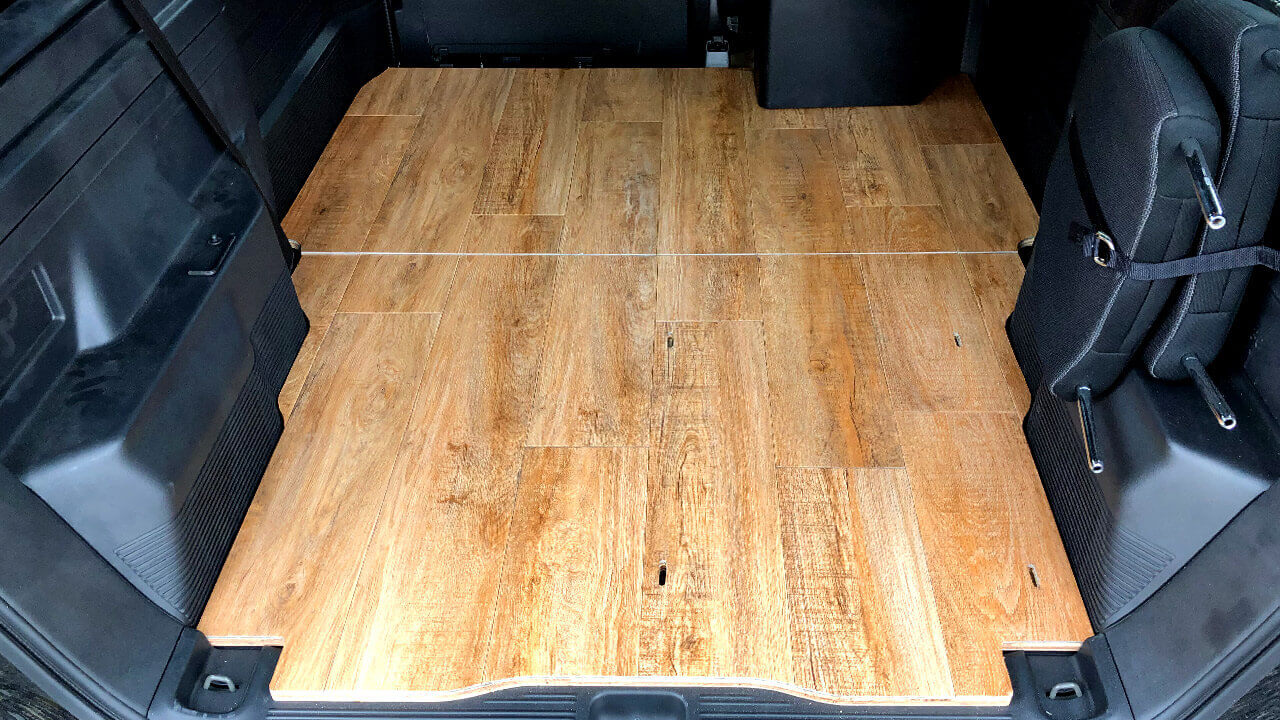

犬用にラゲッジスペースにフルフラット

床に4箇所穴が開いてますが、これはセブンのゲージを固定する用の穴です。
でも、あまり入りたくないようなので撤去することに…。

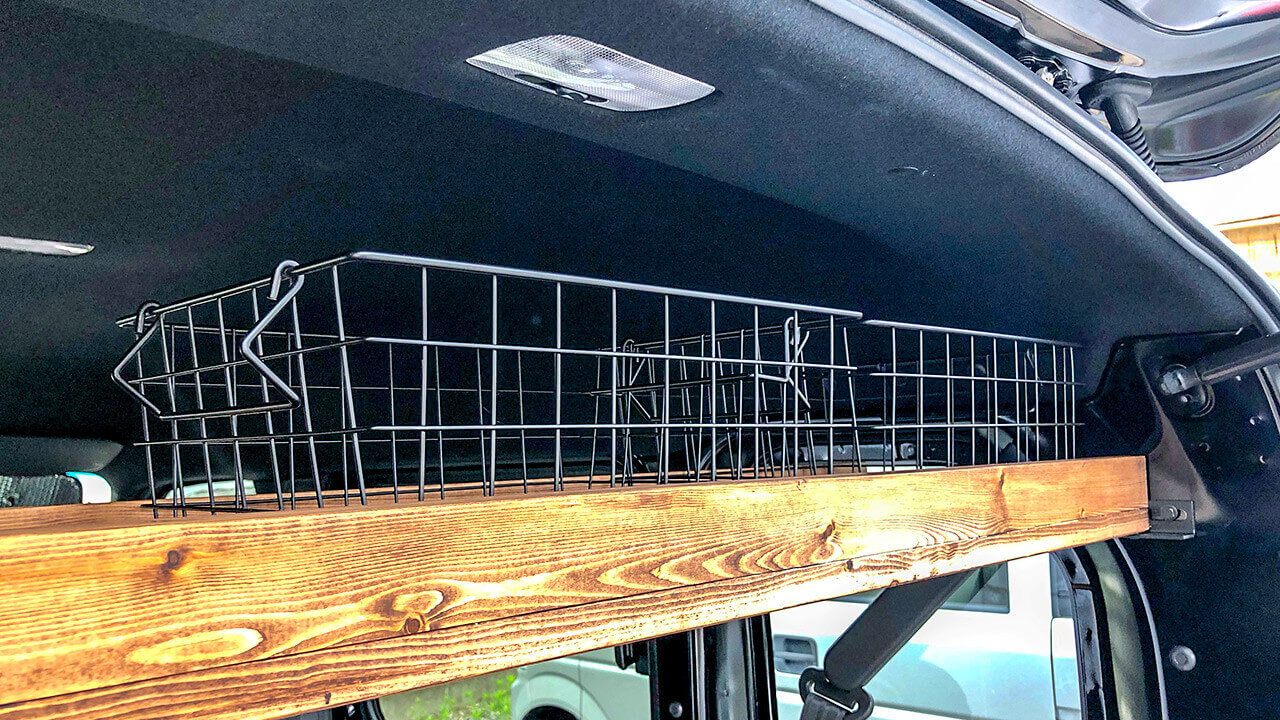

車に棚を作った

上はセブンのお出かけグッズ入れとなっております。
