サイクロンをDIYで自作! ゴミは全てこの缶に!掃除も楽になる! サイクロンをDIYで自作! ゴミは全てこの缶に!掃除も楽になる!

サイクロンをDIYで自作! ゴミは全てこの缶に!掃除も楽になる!

掃除機でよく聞くサイクロン。
風の遠心力でゴミだけを集める事ができて、ゴミ捨てが楽ってシステム。
そのサイクロンをDIY用に作っていきます。

掃除機にこのペール缶のサイクロンを取り付ける事でゴミが掃除機まで行かずにペール缶にゴミだけが貯まっていくわけです!
CONTENTS

今回は、集塵機用サイクロンの作り方です。
DIYでサイクロンを作ってみたいと思います。

前回、トリマーテーブルを作成しました!

トリマーテーブルを自作!見た目重視で合板は使わない!
トリマーテーブルを自作!見た目重視で合板は使わない!

木くず問題!

木くず問題

トリマーで作業しているとこんな事になってしまいます…

そう木クズです。
自分のような弱小DIYerには重大な問題。室内でちょっと削るだけでえらい事に!
作業後の掃除を考えると作業も後回しになったりもするわけです…

そこで!トリマーテーブルに集塵機を繋げば木くずを吸ってくれるじゃん!

しかーし!
安い集塵機だと木くずがすぐに詰まって使い物にならない!
(うちは集塵機ではなく普通の家庭用掃除機だし…)
紙パックとかフィルターを変えるのも、めんどい&高い!
木くずまみれの掃除機の中を掃除するのも、めんどくさい!!

そこで!サイクロンの登場なのであります。

サイクロンとは?

サイクロンを集塵機とトリマーや丸ノコの間に取り付ける事で、ペール缶の中で空気を回転します。
その回転の遠心力によって木クズやゴミだけが下に落ちてペール缶に残る。
空気は集塵機に吸われていくので集塵機内はいつもキレイ!(少しは吸われていくけどね)という事です。

サイクロン解説

ペール缶を選ぶ

まずはペール缶。DIYでのサイクロンにはペール缶を使います。
ペール缶でなくてもいいと思います。(密閉できれば何でもいいかと)
ペール缶の蓋はほぼ乗ってるだけなので、ロックする金具を使ってる人もいますが、使用中は吸引されて引っ張られてるので別に無くても問題ないです。

ペール缶はスチール製にしましたが、穴を開ける必要があるので、プラのが加工はしやすいですね。
蓋なしも売ってますが蓋は必須なので注意。
ちなみに、自分は黒色の20Lを使いました。

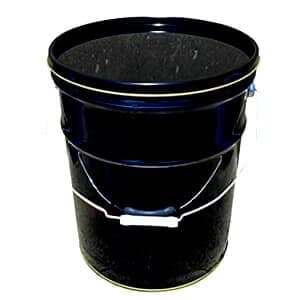

スチールペール 20L 黒 内面塗装 かぶせ蓋セット
スチールペール 20L 黒 内面塗装 かぶせ蓋セット
鋼製 オープンテーパー 容量:20L 色:黒 外径:300φ、外高:360.5±2㎜
amazon
rakuten

アルミ製のサイクロンパーツ

で、最も重要なサイクロンのセパレーター部分。これはネットで購入。
同じようなものがネット上にめっちゃあります。

1点だけ注意があります。
セパレーターですが、大きく分けて2種類あります。
「ペール缶に埋め込むタイプ」「ペール缶の上につけるタイプ」があります。

サイクロンの違い

上に乗せるタイプの方がサイクロン部分が大きくなり、缶の内部も広く使える。
ゴミが大量に出るという方は、上に乗せるタイプのがいいと思います。
自分はDIY程度だし場所を取りたくないので埋め込むタイプを使います。

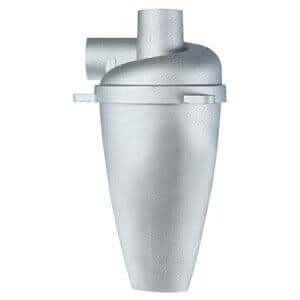

サイクロン 集塵機自作用 集じん機 DIY パーツ(埋め込みタイプ)
サイクロン 集塵機自作用 集じん機 DIY パーツ(埋め込みタイプ)
第5世代ターボサイクロン静電気は発生せず、50気圧以下の150気圧にも耐えられる
amazon
rakuten

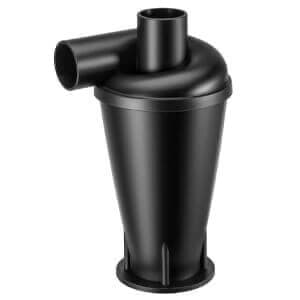

サイクロン 集塵機自作用 集じん機 50mm口径(乗せるタイプ)
サイクロン 集塵機自作用 集じん機 50mm口径(乗せるタイプ)
フランジベースの集塵機、集塵効率:90〜99%、第3世代のターボチャージャー付きサイクロン集塵機は、産業および個人の処理…
amazon
rakuten

ペール缶の蓋に穴を開ける

ペール缶の蓋に穴を開ける

ペール缶の蓋の中心に直径78mm(80mmでいいらしいけど)の穴を開けます。
完璧な中心である必要もないのでだいたいの中心を出して、イラレで書いた78mmの円をプリントアウトしてだいたいの大きさを出しました。

インパクト用のドリルで
ペンチで

インパクト用のドリルで細かく穴を開けてペンチで切っていきます。

ドリルは一応、鉄工用(4mm)のドリルを使いました。
薄いので木工用でもいけそうですが鉄工用のがいいと思います。

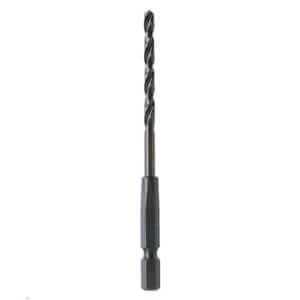

TRUSCO(トラスコ) 六角軸鉄工ドリル 4.0mm
TRUSCO(トラスコ) 六角軸鉄工ドリル 4.0mm
特徴:金属等の削り、磨き作業、工作などに最適。軸径:6.35mm六角軸。サイズ:12×25mm
amazon
rakuten
やすりでキレイに

最後にインパクト用のやすりでキレイにします。
やすりがけは手でもいいですが、こっちのが圧倒的に楽ですね。
穴は小さ目に開けてやすりで広げる方がキレイにできます。

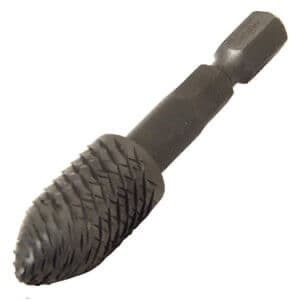

SK11 六角軸 ロータリーヤスリ 鉄工用
SK11 六角軸 ロータリーヤスリ 鉄工用
刃径(mm):4.0 溝長(mm):43 全長(mm):99 シャンク径(mm):6.35
amazon
rakuten

セパレーターをつける

セパレーターをつける

開けた穴にセパレーターを入れます。
セパレーターのビス穴に合わせてペール缶の蓋にも穴をあけます。
穴を開けたらボルトとナットで固定。
黒くてかっこいいので、六角穴タイプ、サイズはM5を使いました。

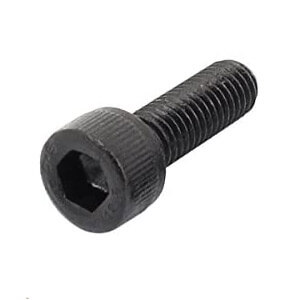

uxcell 六角穴付ボルト 六角ソケットキャップネジ M5用
uxcell 六角穴付ボルト 六角ソケットキャップネジ M5用
六角キャップネジ ネジサイズ:M5 x 16mm
amazon
rakuten
コーキング

このままでは空気が漏れるので、コーキングをします。
ボルトが近くてやりづらいです…
まぁ、見えないので良し!

コーキングは、コニシ 変成シリコンコークQを使いました。

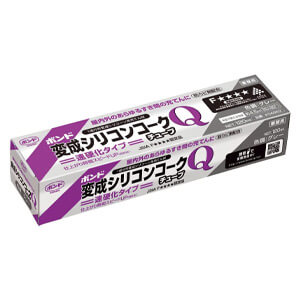

コニシ ボンド 変成シリコンコークQ チューブ 120m
コニシ ボンド 変成シリコンコークQ チューブ 120m
性状:変成シリコーン樹脂系 標準使用量(塗布量):4.5m/本(5×5mm目地)
amazon
rakuten

ホースをつなげる

ここまで来れば、後はホースをつなげるだけで完成です!
でも、サイズが難しかった…笑
ホースの径が豊富にありすぎて…

BOSCHのフレキシブルホースを使用する事にしました。
これを2本購入!

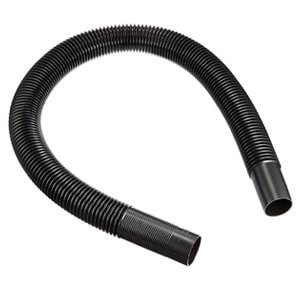

BOSCH(ボッシュ) フレキシブルホース
BOSCH(ボッシュ) フレキシブルホース
ボッシュ コードレスクリーナー:GAS14.4V-LIH.GAS18V-LI(H).PAS18LI(LIH)用フレキシブ…
amazon
rakuten

まず、セパレーターの口のサイズ:
外径 約29㎜ / 内径 約25㎜

こうゆう時に持ってて良かったノギスさん!!
安物ですがデジタルだし、DIY程度ならめっちゃ便利

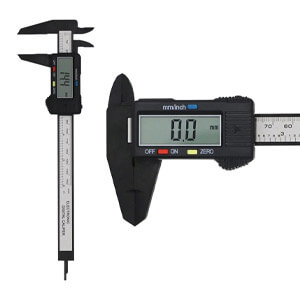

デジタルノギス 外径/内径/段差/深さ測定
デジタルノギス 外径/内径/段差/深さ測定
「多機能」外径、内径、深さ、段差などを簡単かつ正確に測定でき、ゼロリセット機能付でボタンを押すだけでゼロ点セット可能な優…
amazon
rakuten

BOSCHのフレキシブルホースのサイズ:
大きい口と小さい口になっていて
外径 約34㎜ / 内径 約31㎜
外径 約32㎜ / 内径 約29㎜

という事で、セパレーターにはBOSCHフレキシブルホースの小さい方をそれぞれ取り付けました。
ほぼぴったり!でも、ひっぱると抜けちゃうので、ホースバンドをつけました。

フレキシブルホース

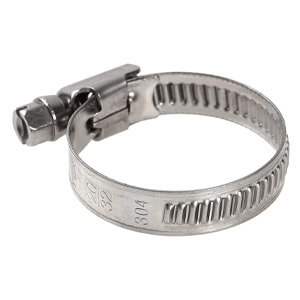

ホースバンド ユーロタイプ ステンレス製
ホースバンド ユーロタイプ ステンレス製
強力固定 外径23mm~32mm
amazon
rakuten

サイクロンとホースは繋がったが、掃除機に繋がらなかった…

ので、こちらを追加購入

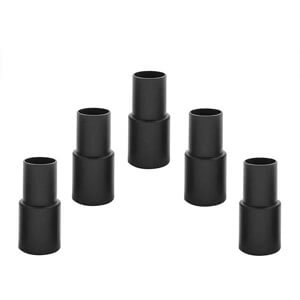

掃除機ホース アダプター コンバーター部品
掃除機ホース アダプター コンバーター部品
掃除機用ユニバーサルアダ35mmを32mm
amazon
rakuten

完成!

という事でやっと完成です。

完成
完成

実際に使ってみたら、
ちゃんと木くずだけがペール缶に集まっています。
掃除機の中には全くではないですがほぼ来てません!

実は完成品も売ってます

このサイクロン、既にペール缶に装着された完成品もAmazonに売ってます!
ホースやアダプターも付いた状態なのでありですね。
作るのめんどい!って方は完成品の購入がおすすめです。

Cyclyper サイクリーパー 3型
Cyclyper サイクリーパー 3型
除機や集塵機を接続してゴミを吸うと、サイクロン構造でゴミが分離されます。そのため大量にゴミを吸っても吸引力が落ちません。
amazon

これで木くずの後片付けも少しは楽になると思います。
問題はデカイw
収納を考える必要がありますねー。
